Kali ini saya akan berbagi cara menghubungkan DVR CCTV ke Internet. Agar dapat terhubung internet dan dapat dilihat secara online melalui smartphone, maka sebuah sistem CCTV yang menggunakan DVR harus terhubung dengan sebuah modem router. Untuk itu, di dalam pembahasan ini, kita akan belajar tentang bagaimana cara menghubungkan DVR agar bisa terkoneksi dengan internet. Modem router yang kita gunakan adalah TP-LINK 300Mbps Wireless N ADSL+ Modem Router TD-W8961N.
A. Tahap- tahap membuat akun DDNS di NOIP.COM
1. Kunjungi situs https://www.noip.com/ , dan klik Sign Up
2. Isi Form dengan lengkap, lalu pilih hostname ddns.net dan Free Sign Up
Pastikan DVR CCTV dan Modem Router sudah dihubungkan dengan menggunakan Kabel LAN dan status DVR Connected (lihat Menu Info pada DVR untuk melihat status Connected/ Not Connected).Sebelum kita mengutak atik pengaturan yang ada pada DVR dan Router, terlebih dahulu harus membuat akun DDNS. Untuk yang gratisan, kita akan menggunakan layanan dari NOIP, situsnya https://www.noip.com/.
A. Tahap- tahap membuat akun DDNS di NOIP.COM
1. Kunjungi situs https://www.noip.com/ , dan klik Sign Up
2. Isi Form dengan lengkap, lalu pilih hostname ddns.net dan Free Sign Up
3. Akun DDNS telah berhasil dibuat !
4. Untuk dapat menggunakannya, lakukan konfirmasi akun. Buka Email dan Klik Activate Account
5. Setelah proses Konfirmasi Akun selesai, lalu Sign In ke https://www.noip.com/. Pada laman tersebut, pilih Add Host ( jika belum membuat host ) atau Manage Hosts ( jika sudah ada ).
6. Pilih Manage Host untuk melihat host yang telah kita buat.
7. Klik Modify jika kita ingin mengubah alamat IP URL, sesuaikan dengan IP Router pada PVC0
8. Host DDNS selesai dibuat dan sudah bisa digunakan, dengan alamat asarychae.ddns.net
Selanjutnya, kita akan melakukan pengaturan pada Router, yang kita gunakan adalah router bawaan dari berlangganan Telkom Speedy.
B. Tahap-tahap setting TP-LINK Modem Router TD-W8961N untuk CCTV
1. Buka pengaturan Router, 192.168.1.254, perhatikan IP Address pada PVC0, yaitu 36.82.208.221.
2. Klik Firewall, disable Firewall
3. Masuk ke Advanced Set Up, pilih NAT, dan klik Virtual Server, jangan lupa pilih PVC0
4. Input Record pada Router, buat record pada baris 1 dan 2 saja atau 3 dan 4 saja jika hanya menggunakan satu DVR.
5. Pilih Menu Access Management klik DDNS dan Input data host DDNS yang telah kita buat. Service Provider pilih NO-IP jika sudah ada pada router, jika belum ada input manual, pilih others
6. Selesai
Tahap terakhir, kita akan melakukan pengaturan pada DVR CCTV. Untuk tutorialnya silahkan lihat panduannya di bawah.
C. Tahap- tahap melakukan pengaturan DVR pada CCTV agar terhubung Internet
1. Klik kanan mouse, pilih Main Menu
2. Masuk ke dalam System
3. Klik Network
4. Masukkan IP Address, Media Port, dan HTTP Port seperti yang diinputkan ke dalam Router, OK
5. Setelah itu, masuk ke menu NetService
6. Di dalam menu NetService, klik edit ( icon pensil ) atau klik 2x pada tulisan DDNS
7. Maka akan muncul menu seperti ini, masukkan akun DDNS dan host yang telah dibuat, lalu OK
8. Selesai
Untuk mengakses CCTV melalui Smartphone Android, download aplikasi vMeyeCloud di playstore.
Setelah itu, setting aplikasi seperti berikut :
1. Pada halaman awal vMeyeCloud, pilih By Device, lalu klik Add
2. Klik edit, Device Name : Isi sesuai keinginan, Connection : IP/ Domain, TCP Port : sesuaikan dengan angka pada NAT dan DVR, kalau di sini saya menggunakan 34567, User Name : admin (default) yang ada pada DVR, Password : tidak perlu diisi jika belum diubah pada DVR, Max Channel : masukkan jumlah kamera CCTV yang terhubung.
3. Setelah selesai, nanti akan seperti ini, langsung saja klik nama CCTV untuk melihat secara online.

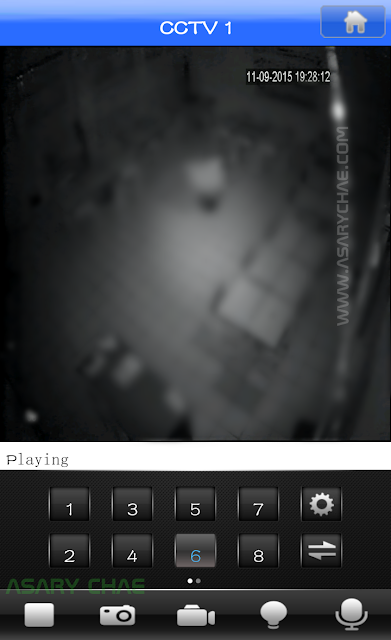

4. Jika berhasil, maka CCTV dapat dilihat secara online melalui Smartphone Android
5. Untuk mengaktifkan suara, klik logo bergerigi ( lihat gambar di atas ), maka akan muncul tampilan seperti di bawah, dan centang Audio
Oke, demikian tutorial yang saya berikan, semoga bermanfaat dan dapat digunakan sebagai referensi untuk pembelajaran.
